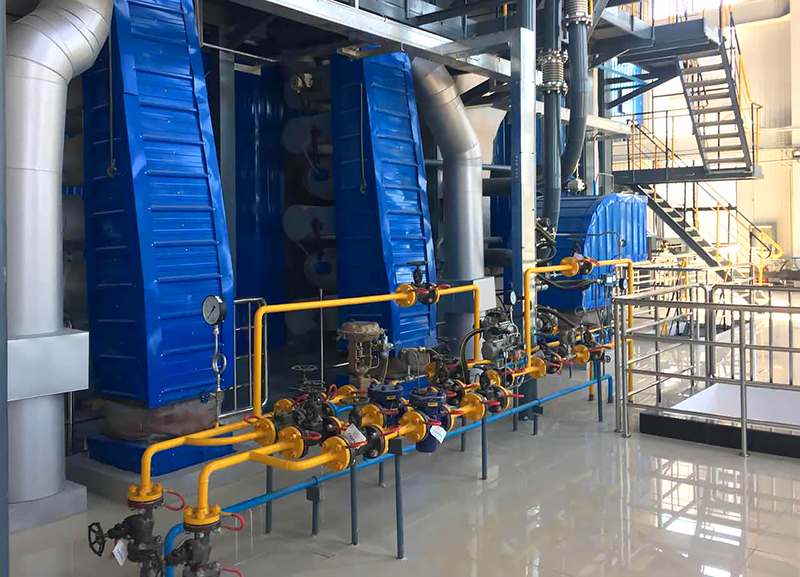

無錫華光設計的1臺60t/h蒸汽鍋爐，四角切圓布置，鍋爐點火油及助燃油為0#輕柴油點，燃油采用機械霧化。點火油槍裝置將油槍、點火裝置、穩燃器組合在一起，由氣動推進器統一控制，結構緊湊、安裝方便、動作協調、性能可靠。主要用于燃煤鍋爐啟動暖爐和低負荷穩燃，也適用于各種燃油鍋爐、焚燒爐、加熱爐等。
點火油槍裝置主要由氣動推進器、安裝法蘭、穩燃器、油槍和點火裝置等組成。推進器主要由連接法蘭、氣缸、電磁閥、行程開關、夾板及其撞桿等組成?，F(xiàn)場需要配備接口管外徑Φ8mm的硬管或軟管與推進器的進氣接頭連接牢固。壓縮空氣經電磁閥進入氣缸，使其活塞桿運動以輸出動力。再通過夾板帶動設備運動。手操或電控電磁閥，改變氣流方向，達到運動換向的目的。夾板同時帶動撞桿撞擊行程開關，設備進到位或退回到位行程開關發出信號反饋到控制系統。
此項目配套2個200m3煤粉倉，煤粉倉分：筒體、底座兩部分。筒體板材厚度：8mm，煤粉倉底板：10mm，煤粉倉設有料位指示裝置、溫度報警裝置、攪拌裝置、CO2氣體保護裝置，倉頂設置倉頂布袋除塵器，煤粉倉的支撐采用型鋼支撐，煤粉倉整體內外做防腐油漆2道，并采用100mm厚巖棉保溫，外包彩瓦版。

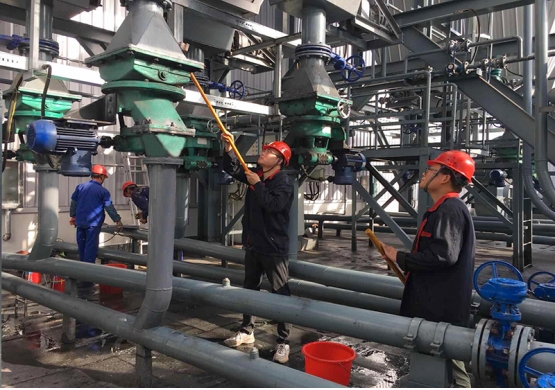

煤粉攪拌及給料輸送裝置，單個煤粉倉設置4個螺旋攪拌裝置，螺旋攪拌裝置對應一個落料口，螺旋攪拌裝置共接1個葉輪給料輸送裝置，供一臺煤粉燃燒器，煤粉通過葉輪給料輸送裝置后落入煤粉混合器，在煤粉混合器內經一次風（即輸粉風）通過輸粉管道送至燃燒器（鍋爐布置8臺燃燒器）。

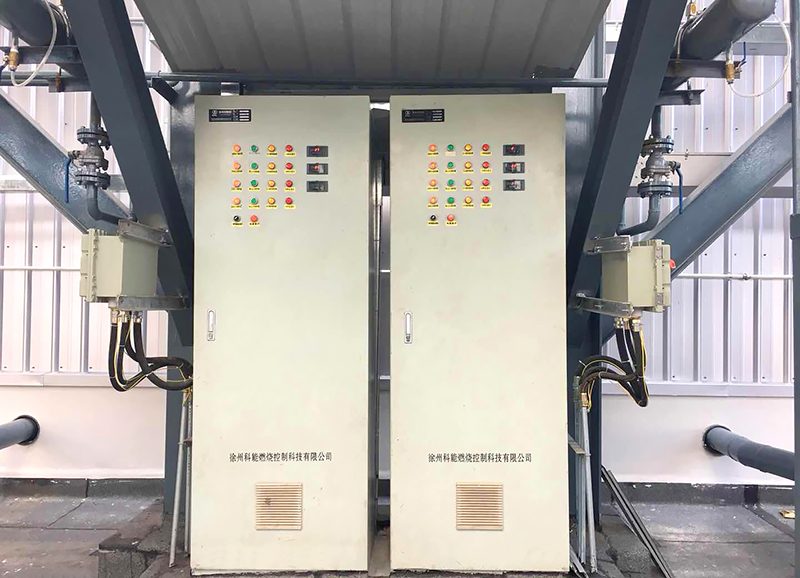

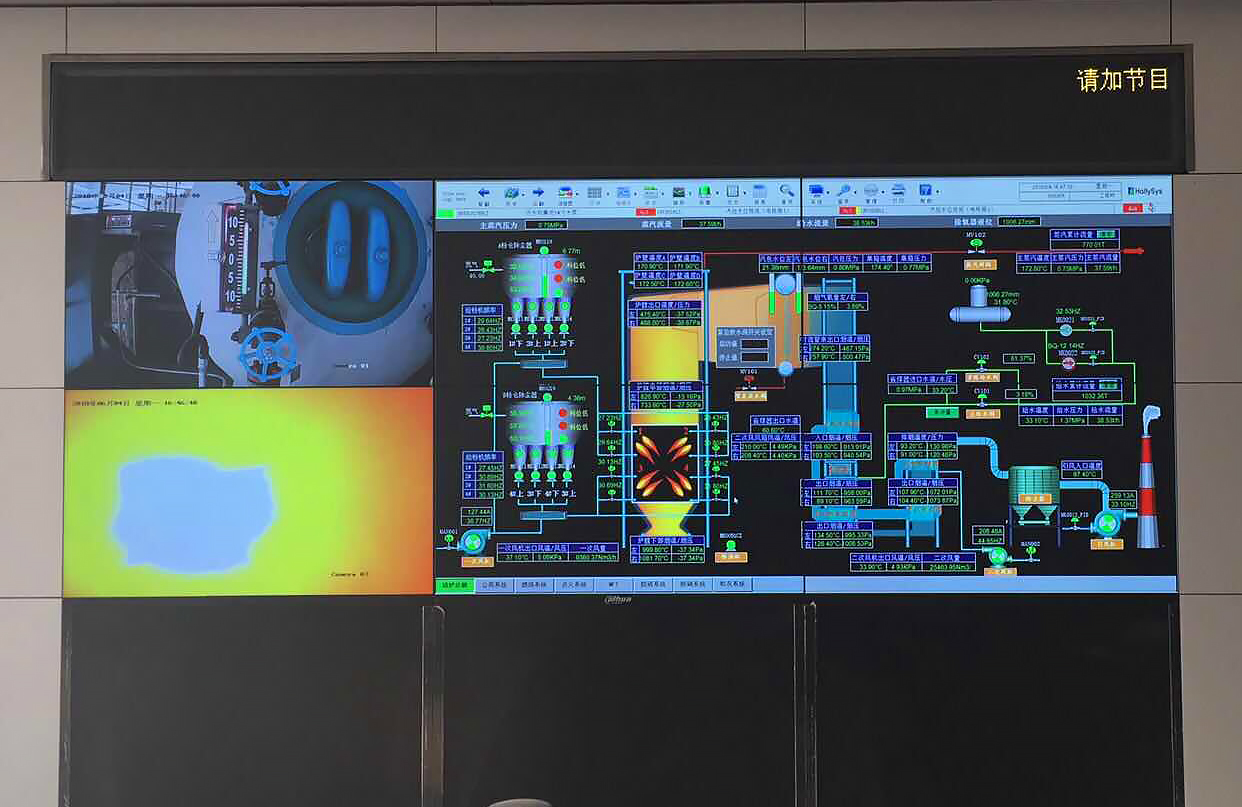

煤粉供儲設備按滿足鍋爐連續運行的要求設計制造，控制系統納入鍋爐DCS，與鍋爐燃燒器聯動。煤粉倉須設料位計及溫度傳感器并將4~20mA信號上傳至鍋爐DCS。
